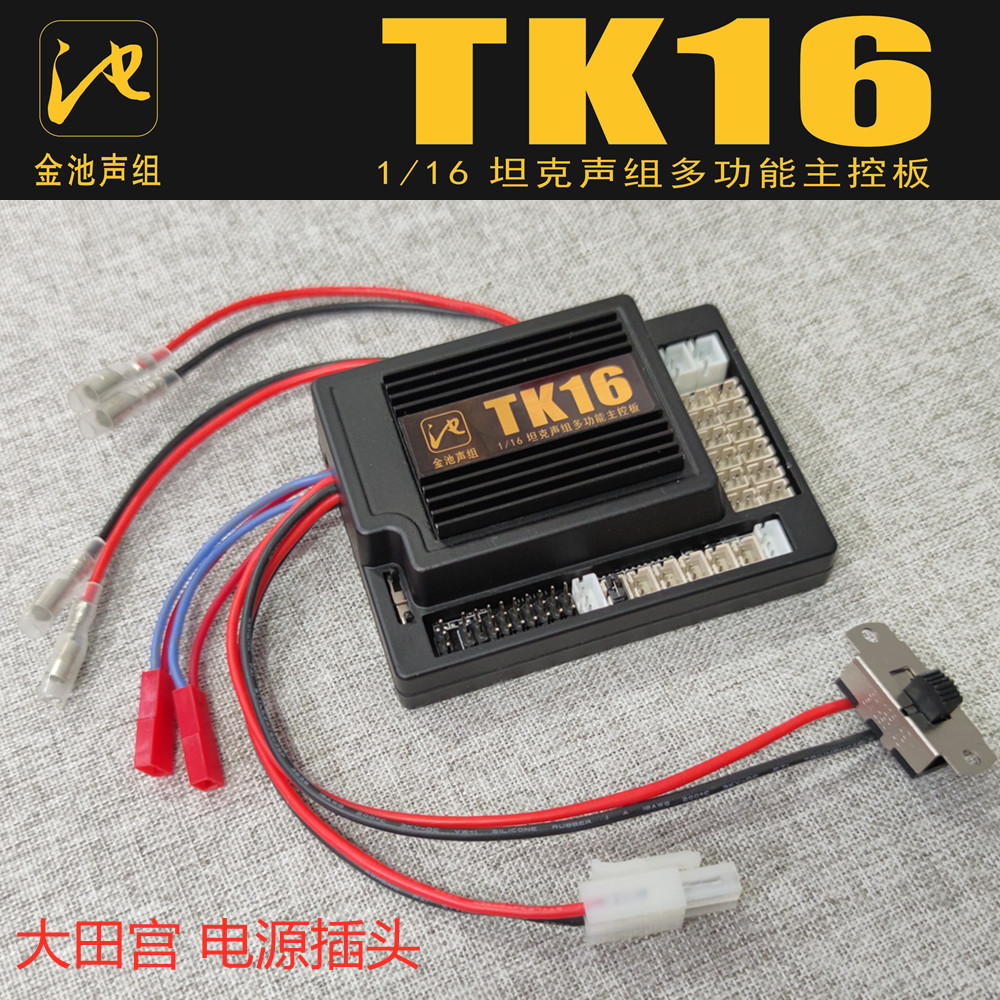

Mạch CS -TK 16(mạch thế hệ mới)

3.500.000₫
Mã sản phẩm :
Mạch CS -TK 16(mạch thế hệ mới) VIDEO:       Chức năng ổ cắm: J1: Tổng nguồn cắm, pin lithium 2--3S có thể cắm J2: Ổ cắm cung cấp năng lượng nhàn rỗi, cung cấp điện bistable J3: Hộp ổ đĩa trộn được kết nối với động cơ bên phải và hộp số truyền động kép được...

Details

Mạch CS -TK 16(mạch thế hệ mới)

VIDEO:

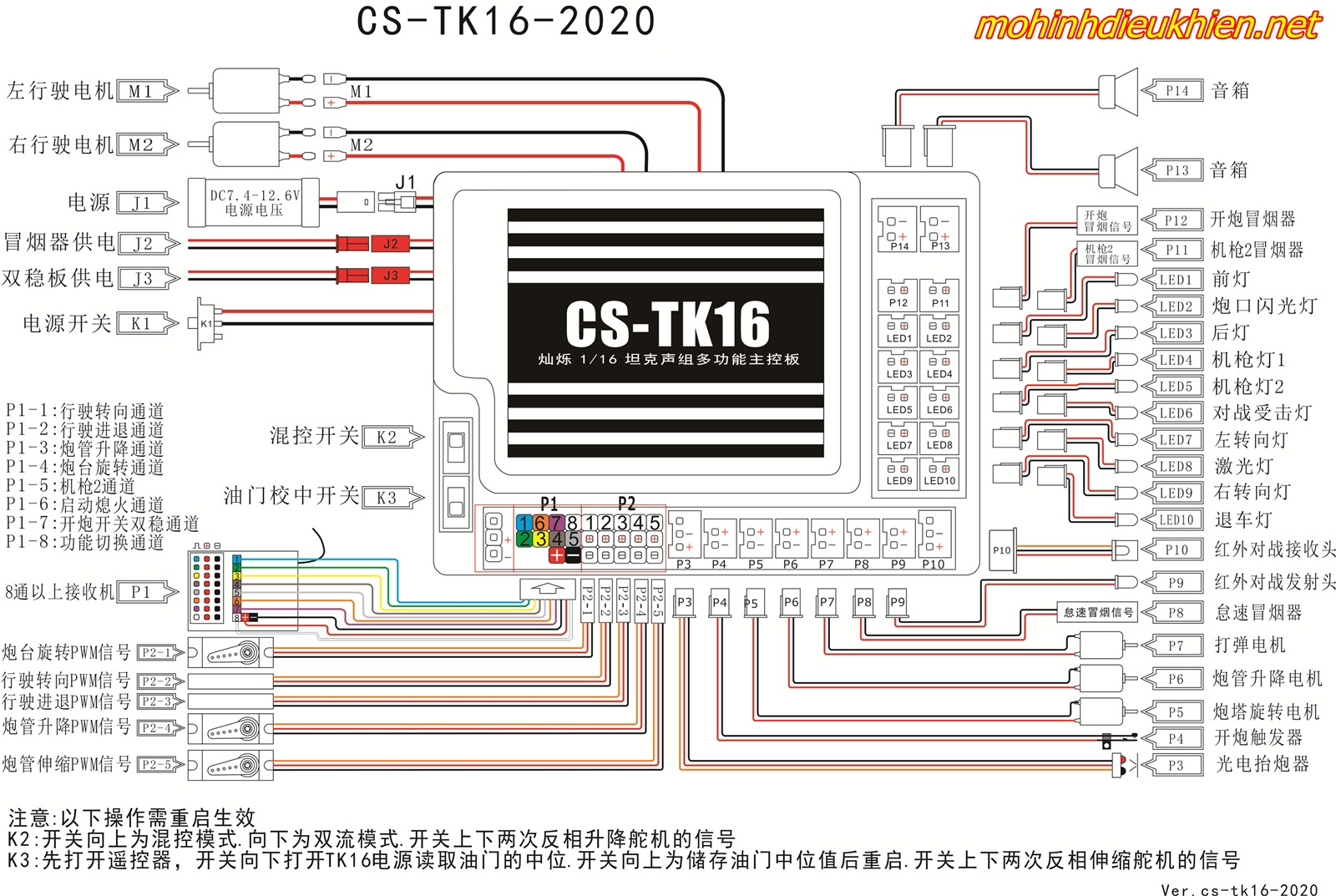

Chức năng ổ cắm:

J1: Tổng nguồn cắm, pin lithium 2--3S có thể cắm

J2: Ổ cắm cung cấp năng lượng nhàn rỗi, cung cấp điện bistable

J3: Hộp ổ đĩa trộn được kết nối với động cơ bên phải và hộp số truyền động kép được kết nối với động cơ du lịch.

J4: Hộp ổ đĩa trộn được kết nối với động cơ bên trái và hộp số truyền động kép được kết nối với động cơ lái.

K1: công tắc chính nguồn chính

K2: Công tắc trộn dòng kép

K3: Rocker bướm ga tự động sửa công tắc sau khi bật nguồn.

P1: Giắc cắm tín hiệu thu

P2: Xoay tháp pháo. Nâng thùng. Kính thiên văn thùng. Lái xe ổ cắm tín hiệu ESC

P3: ổ cắm công tắc nâng tự động phía sau

P4: Nhảy qua ổ cắm công tắc giới hạn hộp

P5: Ổ cắm động cơ hộp số quay

P6: Ổ cắm hộp động cơ nâng

P7: Ổ cắm động cơ hộp số nảy

P8: Ổ cắm tín hiệu đánh lửa

P9: Ổ cắm phát hồng ngoại

P10: Ổ cắm thu hồng ngoại

P11: Ổ cắm chỉ báo rẽ phải

P12: Ổ cắm đèn báo thoát

P13: Ổ cắm chỉ báo rẽ trái

P14: Ổ cắm ánh sáng laser hồng ngoại

P15: ổ cắm đèn vũ khí

P16: Trận chiến với ổ cắm đèn tín hiệu

P17: ổ cắm đèn cảnh báo

P18: Ổ cắm tín hiệu đánh lửa

P19: Ổ cắm đèn pha

P20: Mở ổ cắm đèn LED

P21: Mở ổ cắm flash cao áp

P22: Ổ cắm loa

P23: Giắc cắm loa







CS-TK16 mô phỏng nhóm âm thanh nhóm điều khiển chính đa chức năng

Hướng dẫn vận hành

 I. Tổng quan

1. Điện áp làm việc 7.2 đến 12V, pin lithium 2 đến 3S

2. Hỗ trợ máy thu điều khiển từ xa tỷ lệ 5 đến 8 kênh

3. Với nòng đồng bộ bom, vị trí lưng trên và dưới, chức năng nạp tự động

4. Đầu ra ESC hai chiều 140A, ba đầu ra ESC 1,5A, được sử dụng để kết nối hộp giảm tốc. Xoay hộp.

5. Tín hiệu ESC PPM lái xe 2 chiều, tín hiệu PPM thang máy 1 đường, tín hiệu servo xoay 360 độ 1 kênh, tín hiệu PPM servo kính thiên văn 1 kênh

6. Mở súng để mô phỏng thân xe sau khi điều chỉnh điều khiển từ xa cấp 0 đến 5 cấp, từ từ khởi động điều chỉnh điều khiển từ xa 0 đến 5 cấp

7. Nó có thể được kết nối với đầu báo khói nhàn rỗi, sau khi xe tăng khởi động, nó sẽ đi vào khói nhàn rỗi, và tần suất khói và lượng khói sẽ tăng theo tỷ lệ tăng tốc của động cơ.

8.11 chiếu sáng đường

9. Chức năng cài đặt lời nhắc bằng giọng nói tiếng Trung, hiệu ứng âm thanh mô phỏng đa kênh

10. Chiều dài và chiều rộng của bảng điều khiển chính: 84mm * 66mm * 24,5mm
